Parlamento Europeo

~ pakabuitrago ~ Deja un comentario

La sede oficial del parlamento Europeo se encuentra en Estrasburgo – Francia, donde se realizan las doce sesiones plenarias al año del órgano legislativo  ; en el complejo de edificios ubicado en Bruselas se llevan a cabo sesiones adicionales y complementarias y otras actividades como reuniones de los comités, de grupos políticos, entre otros.

Este complejo se expande desde Rue de Trèves y esta precedido por Place du Luxembourg, mas conocida popularmente como Place Lux o simplemente Plux, una plaza que que alberga la estatua de John Cockeril; llegando hasta el Parc Leopold; se divide en tres lineas de edificaciones, cada construcción se identifica con el nombre de figuras de la política y la historia europea:

La primera linea esta compuesta por el centro de acogida de visitantes; conocido con el nombre de estación Europa y resaltado en la imagen por el contorno verde, allí se compila la información del complejo y se guía a los visitantes para mejorar la experiencia, al al lado izquierdo de contorno Naranja se encuentra el edificio Willy Brandt; cuarto canciller de Alemania y diputado de parlamento de 1979 a 1982, quien recibió el premio Nobel de la paz por mejorar las relaciones entre Alemania del Este, Polonia y la Unión Soviética. A la derecha de la Estación Europa y resaltado en Amarillo en la imagen se encuentra el edificio József Antall, Primer ministro de Hungría elegido democráticamente tras la caída del comunismo.

El espacio que separa la Primer linea de edificios de la segunda se conoce como Esplanade de Solidarność 1980,es un área que conmemora los valores y logros del sindicato solidaridad y en el se realizan diferentes actos públicos, ademas en el centro se ubica el ágora Simone Veil, quien fue una política francesa elegida como presidenta del parlamento en 1979, por primera vez mediante voto directo de la comunidad Europea y que realizo importantes contribuciones a los derechos de las mujeres y la igualdad. la pasarela circular que une los edificios Antall y Brandt con el resto de dependencias de la Eurocámara lleva el nombre de Konrad Adenauer , primer canciller de Alemania tras la segunda guerra mundial y considerado como uno de los primeros fundadores de la Unión Europea.

La segunda linea de edificios, resaltados por contorno morado en la imagen superior llevan el nombre de Altiero Spinelli; político italiano considerado como padre fundador de la Union Europea; fue miembro de la Comisión Europea y diputado del parlamento.

Bajo la pasarela que une la segunda linea de edificios con la ultima se ubica la entrada de protocolo, donde se da la bienvenida a diferentes personalidades actores, presidentes, primeros ministros, dignatarios entre otros.

Resaltado en rosado se identifica el ultimo edifico del complejo que lleva el nombre de Paul-Henri Spaak político que se despeño como ministro de asuntos exteriores y primer ministro de Bélgica y que contribuyo de manera significativa en la fundación de la unión Benelux y en los tratados de Roma; que establecieron las disposiciones iniciales de la UE.

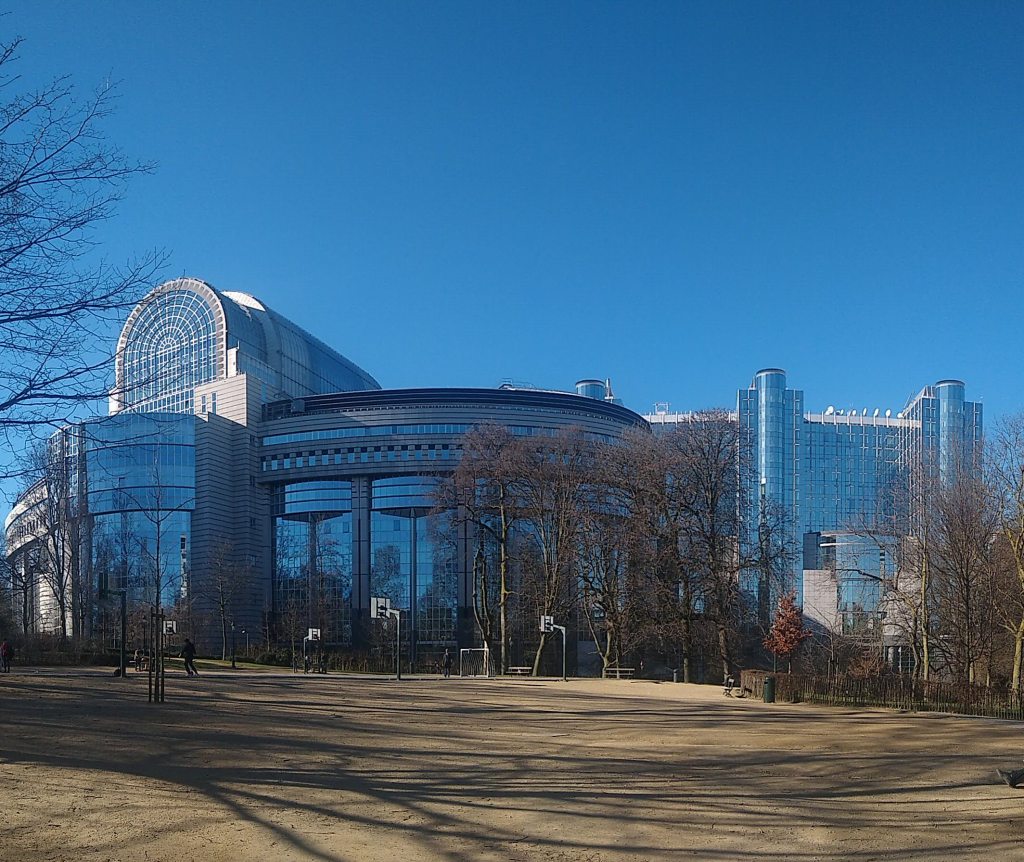

En el edificio que colinda con el Parc Leopold (rosado en la imagen anterior); se ubica el Hemiciclo, que ofrece la oportunidad de visita libre y guiada para conocer los fundamentos del parlamento; otra de las actividades es el Parlamentarium, se encuentra en el edificio Willy Brant (contorno naranja); es un espacio con pantallas multimedia dinámicas e interactivas que explican la democracia, la representación de los diputados y la influencia de la UE en cada uno de los países miembros. finalmente se tiene la casa de la historia Europea, museo en el que se cuenta la trayectoria del continente desde diferentes perspectivas y alberga diferentes exposiciones temporales.

PARC LÉOPOLD

~ pakabuitrago ~ Deja un comentario

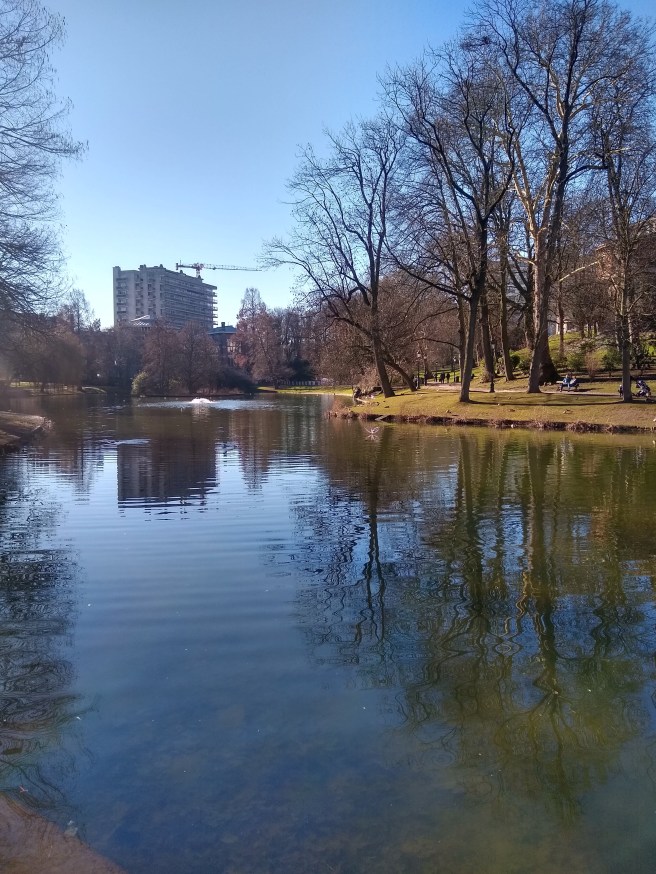

El Parc Leopold esta ubicado en el antiguo valle de Maelbeek presenta un estanque que se alimenta del rio homónimo y se encuentra precedido por el parlamento Europeo; albergabá la la finca Eggevoort comprada en 1819 por la familia Dubois de Bianco, que la convirtió en en su residencia de campo. Durante la creación del nuevo distrito de Léopold tras la independencia de Bruselas, la propiedad fue transferida a la Société Royale de Zoologie d’Horticulture et d’Agrément para convertirse en un jardín de descanso donde la burguesía pudiera relajarse, escuchar música y contemplar sus «curiosidades», que incluían plantas y animales exóticos. El jardín zoológico estaba mal administrado y se arruinó, pero las actividades hortícolas continuaron prosperando.

A fines del siglo XIX, se creó una ciudad científica, por la influencia del industrial Ernest Solvay y del doctor Paul Héger. Se construyeron cinco edificios científicos: los institutos de fisiología, higiene, anatomía, sociología y comercio, cuya construcción fue confiada a varios arquitectos; estos institutos se trasladaron gradualmente a Solbosch, una nueva instalación de la Universidad Libre de Bruselas. Otras instituciones tomaron su lugar, incluyendo el Lycée Jacqmain, el instituto dental Eastman y el Mundaneum.

  • Instituto de fisiología
  • Instituto de anatomía

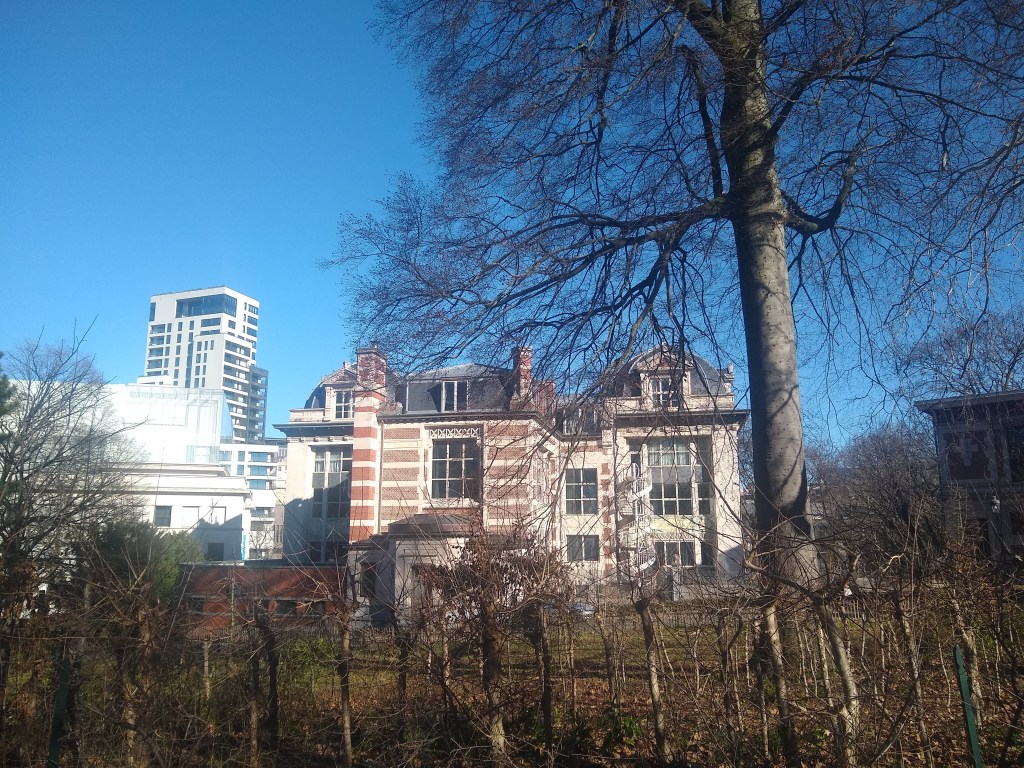

El Arquitecto Jules-Jacques Van Ysendyck fue el encargado de diseñar los institutos de Anatomia, higiene y fisología,bajo un estilo racionalista moderno cercano al artnouveau de la mano del ingeniero Léon Gérard.

El instituto de fisiología albergo el estudio de disciplinas como la física medica, la química fisiológica y los fenómenos eléctricos al ser considerados como el asiento del cuerpo. Acogio genios como Einstein, Bohr, Marie Curie, Ehrenfest, Pauli, Heisenberg, Schröedinger , siendo escenario de congresos de Solvay, entre los que destaca el quinto (1927) que giro en torno al tema de electrones y fotones y es considerado como la cuna del la física cuántica; donde Einstein discutio con Niesl Bohr sobre el principio de incertidumbre de Heisenberg y en que se desarrlla el libro «el año que salve a Einstein» de José de la Peña Aznar. Actualmente es el edificio principal de la escuela secundaria Lycée Jacqmain.

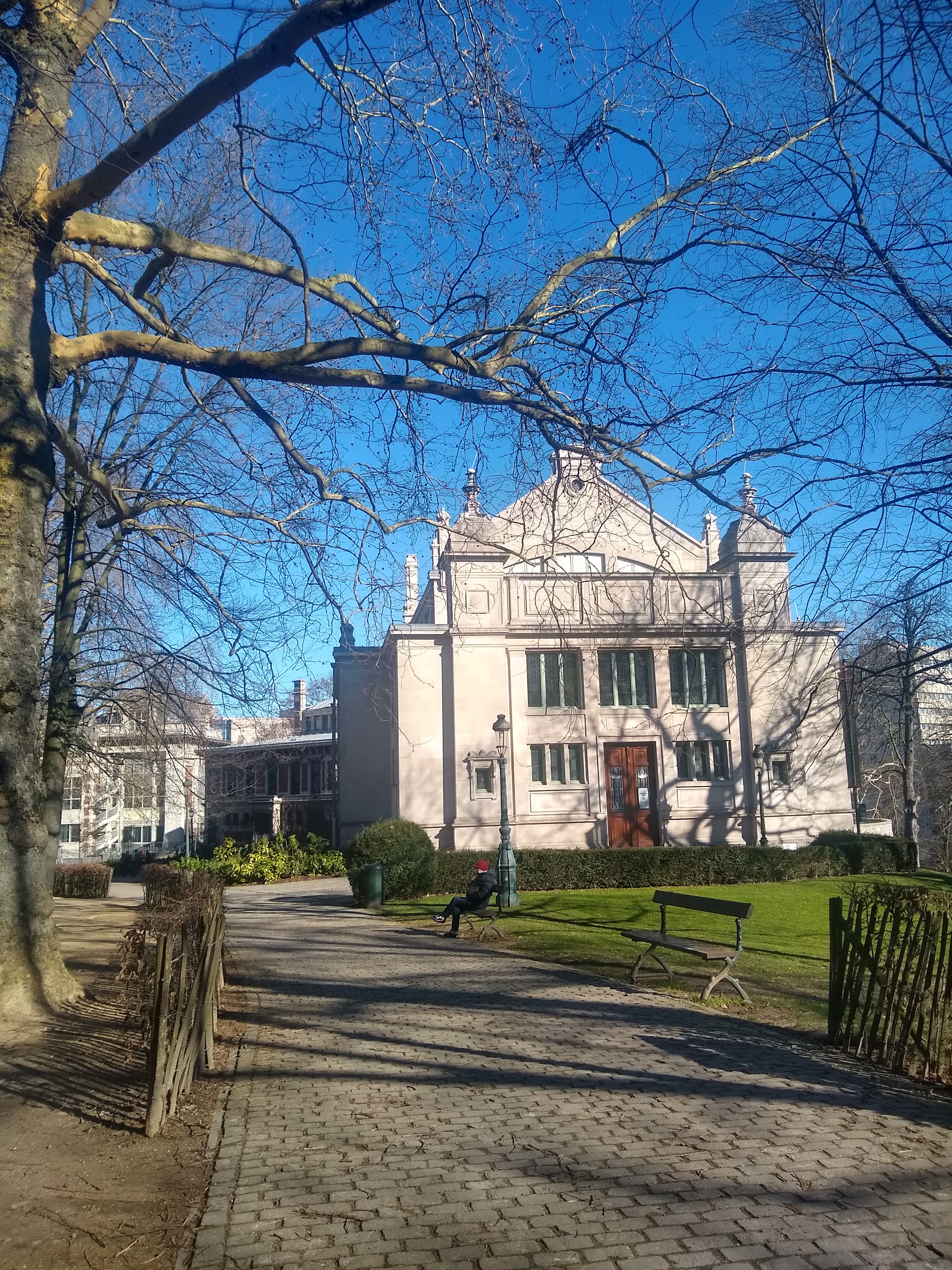

Antiguo Instituto de Sociología – Actual Biblioteca Solvey.

El instituto de sociología fue inaugurado en 1902, albergo el estudio de diferentes disciplinas de las ciencias humanas como la etnologia, la economía, la psicofisiología; fue diseñado por los arquitectos Constant Bosmans y Henri Vandeveld quienes también diseñaron la escuela de comercio que hacia parte del complejo científico esta se enfocaba en la formación de ingenieros comerciales en ciencias humanas y técnicas industriales modernas.

Planteamientos Construcción Sostenible

~ pakabuitrago ~ Deja un comentario

La mayoría de personas pasamos el 90% de nuestro tiempo en lugares cerrados y mas debido a la coyuntura actual donde el nos obliga a cuidarnos y permanecer dentro de nuestro hogares, es por esto que es importante promover la construcción de espacios que integren bienestar, funcionalidad, belleza, y sostenibilidad.

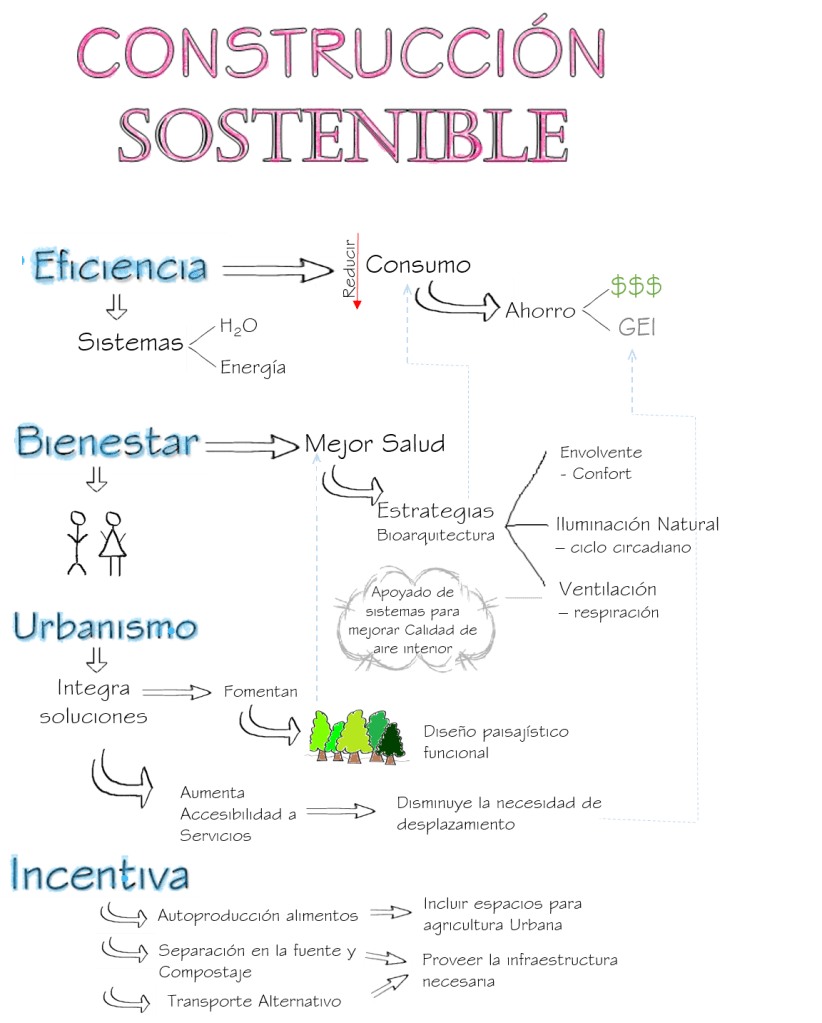

Mediante el esquema de construcción sostenible es posible no solo promover el uso de sistemas eficientes que se traducen en ahorros de consumo de recursos como agua y energía y en disminución de emisión de GEI; sino que ademas, brinda espacios que generan bienestar a las personas y mejoran su calidad de vida al proporcionar ambientes sanos y que velan por un entorno saludable y acorde a las necesidades integrándose con la naturaleza y permitiendo la coexistencia de ecosistemas respetando los limites impuestos por la madre tierra.

Edificaciones Sostenibles en Colombia – CONPES 3919 y Normativa

~ pakabuitrago ~ Deja un comentario

las edificaciones representa al el 22% de la demanda de energía final en el país y son responsables del generar el 10.5% del total del inventario de gases efecto invernadero, así se afirma en la política nacional de edificaciones sostenibles – CONPES 3919, datos obtenidos de la UPME* y el IDEAM* .

Dicha política se estableció dentro del compromiso para el cumplimiento de la agenda 2030 y reconoce la necesidad de incorporar y promover criterios de sostenibilidad en las edificaciones de todo tipo de uso, tanto nuevas como usadas y en todo su ciclo de vida, articulando iniciativas relacionadas con la inclusión de criterios sostenibles dentro de una estrategia de instrumentos para la transición de política pública, mecanismos de seguimiento a resultados y financiamiento verde a través de incentivos económicos, definiendo un plan de acción que engloba:

  • Diseño e implementación de instrumentos de política pública que permitan incluir criterios de sostenibilidad para todos los usos y dentro de todas las etapas del ciclo de vida de las edificaciones
  • Establecer mecanismos de seguimiento al mercado de edificaciones para garantizar la implementación de la normativa que incluya criterios de sostenibilidad a través de sistemas de información e indicadores
  • Desarrollar un programa de incentivos financieros para hogares y constructores de edificaciones sostenibles

Ademas, reconoce las certificaciones de construcción sostenible como una herramienta de aplicación de estándares de sostenibilidad destacando como sellos voluntario disponibles en el mercado nacional:

  • Sello Ambiental Colombiano (SAC)
  • Referencial CASA Colombia
  • Líderes en Energía y diseño medioambiental (LEED por sus siglas en inglés)
  • Alta calidad medioambiental (HQE por sus siglas en francés)
  •  Excelencia en el diseño para mayores eficiencias (EDGE por sus siglas en inglés).

Por otro lado, se cuenta con diferente normativa que vela por la integración de estrategias que promuevan el ahorro de recursos y las estrategias de construcción sostenible; las mismas se relacionan a continuación

NormativaDescripción
la Ley 1715 de 2014Presenta incentivos y beneficios por la generación de energía por fuentes no convencionales
Decreto 1285 de 2015Establece lineamientos generales de construcción sostenible para edificaciones, encaminados a mejorar la calidad de vida de los proyectos usuarios  y la responsabilidad social y medioambiental de los
Resolución 549 de 2015- Establece:Porcentajes obligatorios de ahorro de agua y energía para las edificaciones
Lineamientos generales para la sostenibilidad de edificaciones
Conceptos asociados a la construcción sostenible
Implementación de mesas interinstitucionales
 Anexo 1 de 549 .Guía de construcción sostenible para el ahorro de agua y energía en edificaciones
NTC 6112 de 2016Etiquetas ambientales tipo I. Sello ambiental colombiano (sac). Criterios ambientales para diseño y construcción de edificaciones sostenibles para uso diferente a vivienda
Estatuto tributarioIncluye incentivos tributarios de Exclusión de IVA y deducción del impuesto de renta por implementación de estrategias de construcción sostenible. Art. 424 Numeral 7 –  IVA Art 428 Literal F – Sistemas de aire acondicionado Art 244 – Descuento Renta
Resolución 463 de 2018Por la cual se establece el procedimiento para conceptuar sobre los proyectos de eficiencia energética/gestión eficiente de la energía que se presentan para acceder a los beneficios tributarios sobre renta y/o IVA
Resolución no. 030 de 2018Por la cual se regulan las actividades de autogeneración a pequeña escala y de generación distribuida en el Sistema Interconectado Nacional
Resolución 1874 de 2019Protocolo de Implementación para el cumplimiento de los porcentajes de ahorro en agua y energía para la ciudad de Bogotá D.C.
Enmarcada en el Programa Acelerador de Eficiencia Energética en Edificaciones (BEA), del cual hace parte Bogotá y es una iniciativa Energía Sostenible para todos de las Naciones Unidas liderado a nivel global por el Instituto de Recursos Mundiales (WRI por sus siglas en inglés); en la cual Bogotá

UPME* Unidad de Planeación Minero Energética
IDEAM* Instituto de Hidrología, Meteorología y Estudios Ambientales

Certificaciones de construcción sostenible y ODS

~ pakabuitrago ~ Deja un comentario

El Conpes 3919 de Colombia, establece una relación entre la política nacional de edificaciones sostenibles con 17 metas de 9 ODS*, con base en esto se realizo un análisis de las certificaciones LEED, Casa Colombia y HQE, en cual se determino que teniendo en cuenta cada uno de los parámetros y estrategias exigidas ademas de las metas ya identificadas por dicho documento se aporta en el cumplimento de 23 metas adicionales.

*ODS: Obejetivo de Desarrollo Sostenible.

En total se tiene que las certificaciones aportan en el cumplimiento de 40 metas, que representan el 23.6% del total (169); en la gráfica se muestra el porcentaje de metas de cada ODS.

Distribución metas relacionas con certificaciones de construcción sostenible por cada ODS

Del total 35 metas corresponden a hitos por alcanzar y 5 a medios de implementación.

Los objetivos con mayor número de metas relacionadas son el 11 (ciudades y comunidades sostenibles) y 12 (consumo responsable y producción);

Como aportación a la salud (ODS 3) la certificaciones se relacionan por las exigencias en el manejo de zona de fumadores en los edificios y la promoción de uso de materiales no nocivos para la salud principalmente en las estancias ocupadas;

El ODS 4 de educación se establece como medio la construcción y adecuación de las instituciones educativas por lo que de manera indirecta se tendría influencia mediante la aplicación de certificación a este tipo de edificación.

Mediante la construcción sostenible se logra atacar dos de los frentes a los que hace referencia el ODS 6 ahorro en el consumo de agua y disminución de contaminación de las fuentes hídricas por vertimientos no tratados y de manera indirecta se colabora con la cobertura del servicio tanto de agua potable como sanitario; del mismo modo ocurre con el ODS 7 influyendo tanto en la producción de energías renovables como en la implementación de estrategias que generen ahorro.

Para el ODS 11 se influye de manera directa ya que este destaca dentro de sus metas la urbanización sostenible, el salvaguardar el patrimonio, el acceso a zonas verdes, la disminución del impacto ambiental de las ciudades por contaminación atmosférica y producción de residuos y la construcción sostenible se guía por estos principios.

La meta 12.1 establece la aplicación el marco decenal de programas sobre modalidades de consumo y producción sostenibles (CPS) que además de incentivar el uso racional de recursos y materiales promoviendo el reciclaje y evitando emisiones atmosféricas, cuenta con el programa específico de construcción sostenible .

De manera indirecta se logra incidir en la protección de la vida en la tierra (ODS 15) al evitar la construcción en emplazamientos que atenten contra el estado actual de los ecosistemas, procurando coexistir y adaptarse a la naturaleza y no al contrario.

En la siguiente tabla se relacionan los ODS y las metas en las que las certificaciones aportan para su cumplimiento, las de color azul también se incluyen en el CONPES 3919, las metas 15.9 y 16.1 que si se tienen en cuenta en el documenta no se consideran como relacionadas con ningún parámetro de las certificaciones. (15.9. Para 2020, integrar los valores de los ecosistemas y la diversidad biológica en la planificación nacional y local, los procesos de desarrollo, las estrategias de reducción de la pobreza y la contabilidad. y 16.1 Reducir significativamente todas las formas de violencia y las correspondientes tasas de mortalidad en todo el mundo.

Estructura Certificación HQE – Edificios Residenciales en construcción

~ pakabuitrago ~ Deja un comentario

Versión 15 de octubre de 2014

La certificación HQE se encuentra organizada en 4 metas compuestas por 14 Targets , que agrupan 127 requerimientos de los cuales 59 son requisitos previos u obligatorios y 68 requisitos específicos.

El target con mayor peso para los requisitos previos es la de calidad de los espacios, seguido de Energía y Calidad de aire; cuentan con 8 y 6 parámetros respectivamente. Los requisitos específicos otorgan un máximo de 83 puntos para el nivel de alto rendimiento y representan el 54% del total de requerimientos el target con mayor cantidad de puntuación es el de calidad de los espacios que con un maximo de 13 puntos.

Como se observa en las gráficas el peso de los requerimientos de la certificación HQE es relativamente equitativo para cada target cada uno agrupa entre el 2% y el 16% del total de puntos o parámetros.

La información recopilada en el presente articulo se extrae del análisis e interpretación de la guía «Requirements scehme performance residential building» disponible en la web de HQE (© Cerway – October 15th, 2014 – Assessment Scheme for Environmental Performance of Residential Buildings Under construction)

Diferencias Certificación Casa Colombia Para vivienda de Interés social y vivienda convencional

~ pakabuitrago ~ 1 comentario

Version 2.0 y Vivienda de interés Social

La certificación Casa Colombia, cuenta con guías independientes para Vivienda de Interés social y Vivienda convencional, presentando diferentes exigencias para alcanzar el sello ambiental y su nivel de certificación.

La primera diferencia es la cantidad de puntos exigidos para alcanzar la certificación, como se muestra en a tabla para vivienda de interés social basta con cumplir los lineamientos obligatorios para tener una calificativo de bueno, mientras que en vivienda convencional ademas de dichos lineamientos, se deben obtener 40 puntos como mínimo en los lineamientos opcionales.

A manera general en la guía para VIS el lineamiento referente a comisionamiento pasa de ser requerido a opcional y dos lineamientos opcionales dejan de ser considerados como lo son, la ventilación mecánica y la opción de implementar un sello hermético en las posibles fuentes de contaminación cruzada por humo de cigarrillo

En la tabla se listan las diferencias en cada lineamiento entre ambas guías (Guía Casa Colombia V 2.0 y Guía Casa Colombia VIS) .

Estructura Certificación Casa Colombia

~ pakabuitrago ~ Deja un comentario

Version 2.0 y Vivienda de interés Social

La certificación Casa Colombia tanto en su versión para vivienda convencional como para vivienda de interés social, organiza sus lineamientos en 7 categorías principales enmarcadas en dos secciones; la información recopilada en el presente articulo se extrae del análisis e interpretación de la guía V2.0 y para VIS.

La mayoría de diferencias entre las guías para vivienda convencional y VIS se encuentran en los valores exigidos para dar cumplimiento a los lineamientos, por lo que su composición estructural es similar, para el primer caso se tienen 56 lineamientos de los cuales 17 son obligatorios y para el segundo 53 lineamientos (16 obligatorios); la categoría con mayor cantidad de lineamientos obligatorios, tanto para VIS como para convencional es la eficiencia energética (24% de los lineamientos obligatorios perteneces a esta categoría) seguida de bienestar y sostenibilidad de obra que representan el 18% cada una.

Por otro lado el 70% de lineamiento son opcionales y otorgan un máximo de 101 puntos en el caso de Vivienda convencional y 95 en VIS, en ambas tipología de vivienda la categoría con mas peso en la obtención de puntuación es la de Eficiencia energética.

En las Gráficas se muestra la distribución de lineamientos en cada categoría:
Vivienda convencional

Vivienda de interés social

Arco del Triunfo

~ pakabuitrago ~ Deja un comentario

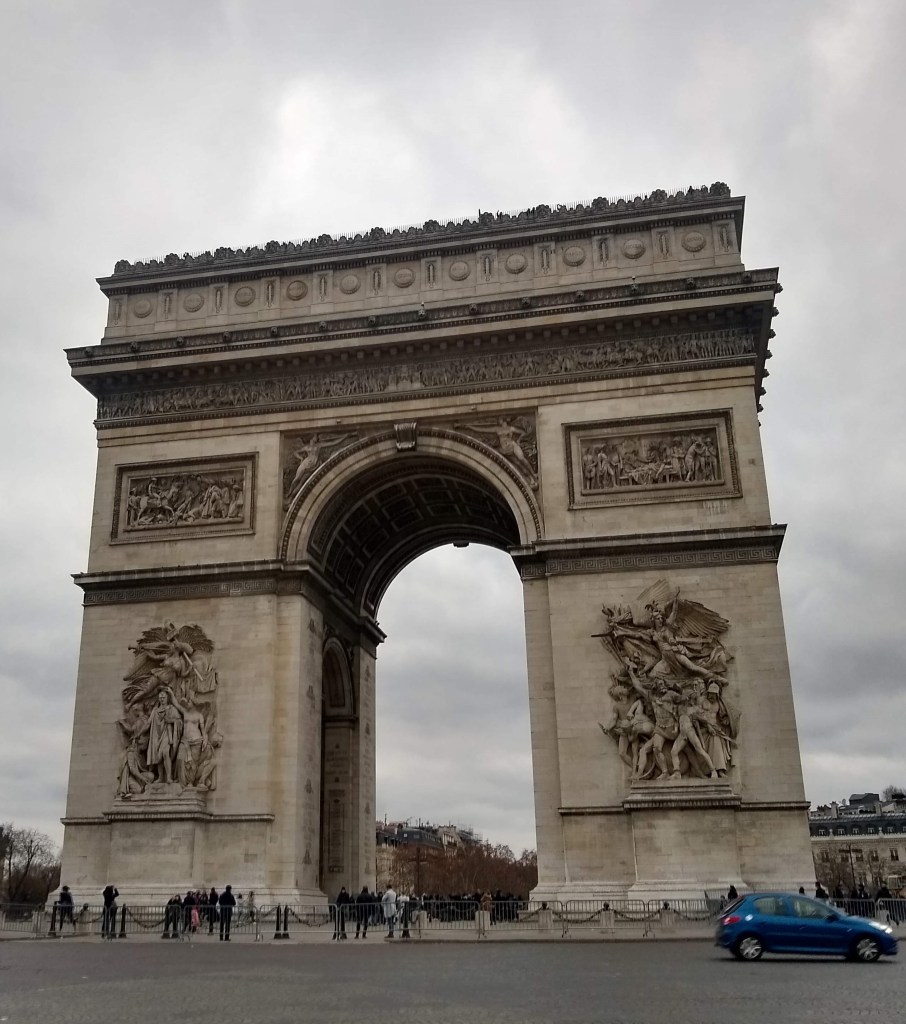

Arco del triunfo – Paris / visto desde campo elíseos

El 2 de diciembre de 1805 el ejercito de Napoleón gana la batalla de Austerlitz contra las tropas Austrorrusas, al regresar a París el General ordeno la construcción del arco del triunfo en honor a la gloria del ejercito victorioso. Su construcción inicia 1806 y culmina 30 años después, durante su periodo de construcción el arquitecto principal fue Jean François Chalgrin.

A través de la historia Parisina, el monumento ha sido testigo de diferentes eventos durante su construcción tuvo que soportar caprichos de diseño según los cambios que iban surgiendo en el poder político; en 1830 el Rey luis Felipe I modifico la dedicatoria del monumento para honrar a los ejércitos de la revolución y del imperio; en 1840 recibió los restos de Napoleón, en 1885 albergo la velada funebre de las exequias de Victor Hugo y en 1919 el desfile de la victoria de los Aliados de la primera Guerra Mundial.

Características físicas

  • Jamba Izquierda – vista desde los Campos Elíseos

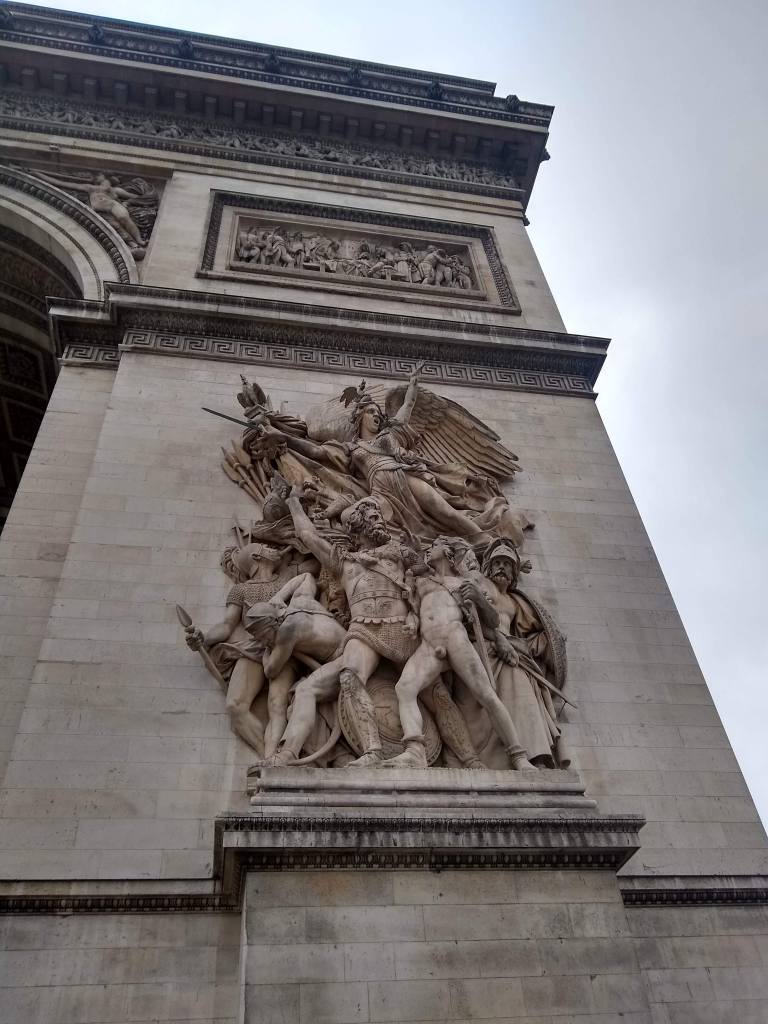

  • Jamba derecha- vista desde los Campos Elíseos

*Jamba: Montaje vertical sobre el que reposa una arcada o bóveda

El arco del triunfo visto desde los campos Elíseos expone en su jamba derecha un recuerdo del levantamiento de dos mil hombres en 1792 para defender la reciente Republica, el escultor François Rude, maestro del movimiento romántico, lo representa mediante una mujer alada conocida como el genio de la libertad que invita al pueblo al combate (Le Départ des Volontaires o La Marseillaise). El lado contrario, estuvo a cargo de de Jean-Pierre Cortot quien esculpió la glorié de Napoleón.

La Imagen muestra el pie proveniente del grupo escultórico «La Rèsistance» Ubicado en la Jamba derecha del arco visto desde la Avenue Grande-Armeé y evoca a 1836.
Este modelado Hace parte del La Marsellaise
Arco del Triunfo visto desde los campos Elíseos

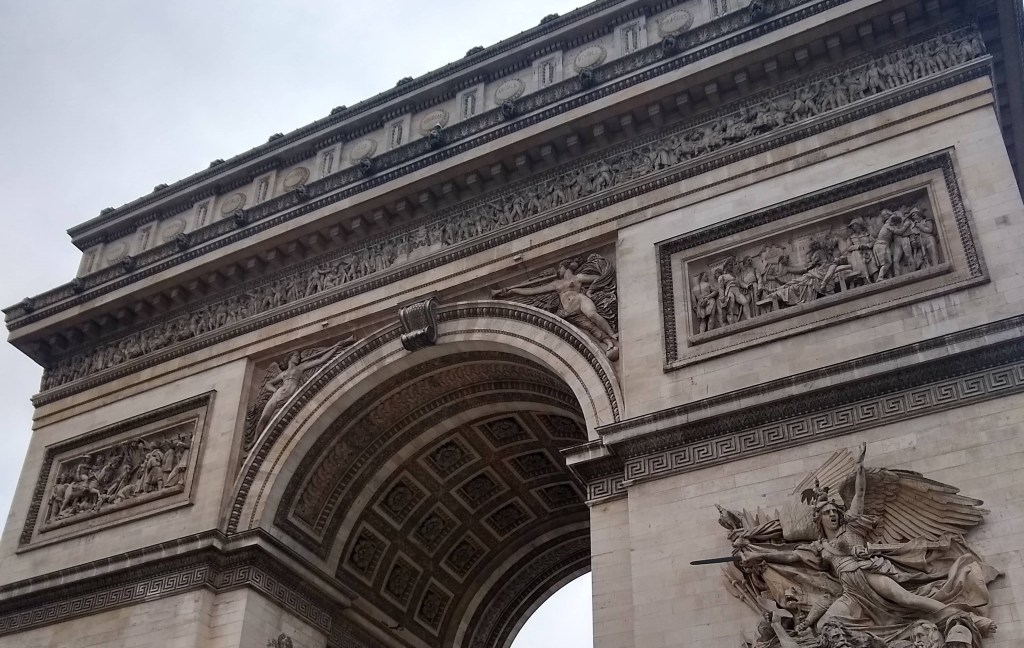

La parte superior de las jambas se encuentra decorada por seis altorelieves que recuerdan episodios de las guerras revolucionarias y napoleónicas, en la imagen se muestran La bataille de Jemappes (1792) realizada por Charles Marochetii, y los funerales del general Marceu (1796) a cargo de Henri Lemaire. las famas (personajes en la mitología romana) que enmarcan el arco son obra de James Pradier y a destacar un techo compuesto por 21 rosas y un el friso en honor a los grandes hombres de la revolución

Suelo

Detalles importantes de la historia contadas por placas, inscripciones, esculturas; tanto en el suelo en las paredes del arco.

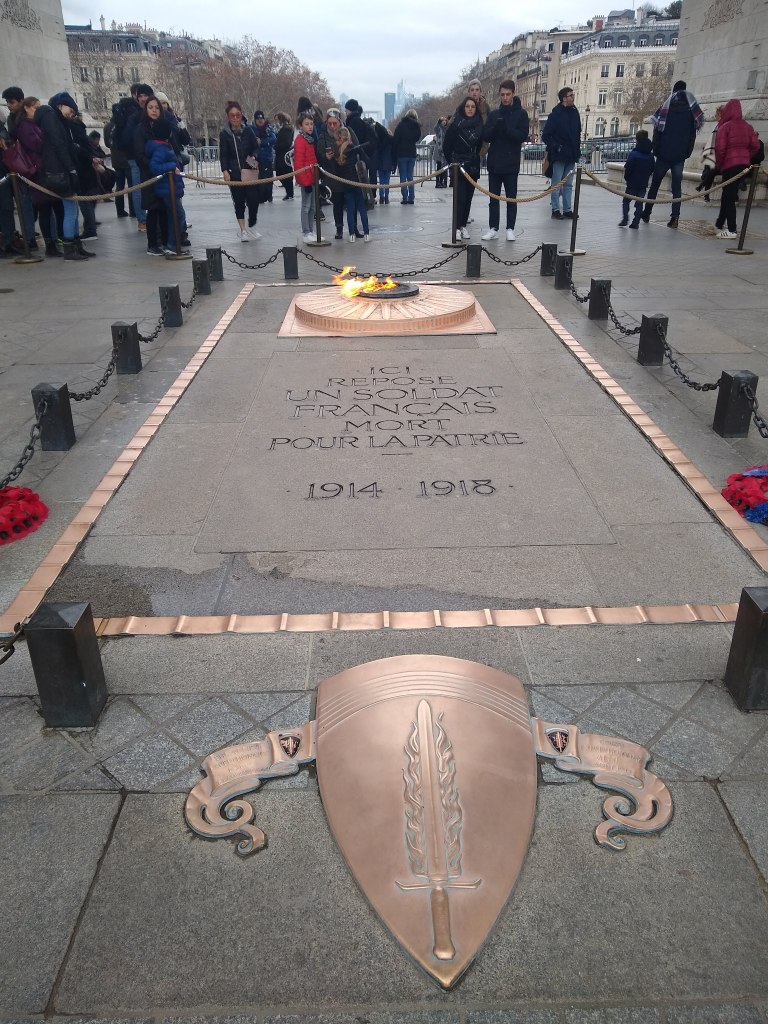

En el suelo se observan inscripciones que evocan acontecimientos importantes como la proclamación de la república el 4 de septiembre de 1918 (imagen2), el retorno de Alsacia y Lorena a Francia y el famoso Soldado desconocido (imagen 1) que fue sepultado bajo el arco el 28 de enero de 1921 como símbolo para honrar al millón y medio de franceses muertos durante la Primera Guerra mundial; otorgándole la medalla militar de la Cruz de Guerra y la Legión de Honor, el 11 de noviembre de 1923, cinco años después del fin del conflicto de la Gran Guerra, el ministro de Guerra André Maginot, encendió la llama del recuerdo. En las paredes del arco están grabadas los nombres de las batallas y de los generales que participaron en las guerras llevadas a cabo por Francia, la imagen 3 muestra un listado de batallas contra el ejercito Español.

*Curiosidad: los nombres subrayados hacen referencia a militares que murieron en l campo de batalla

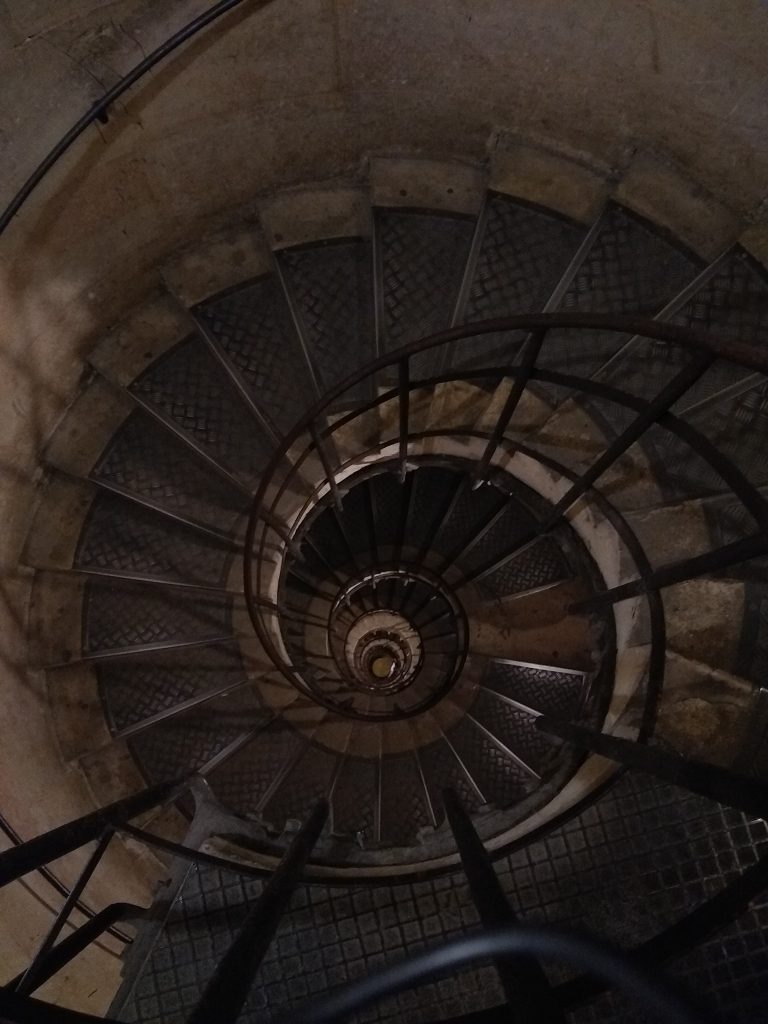

  • Escaleras Arco del triunfo vista desde la parte superior

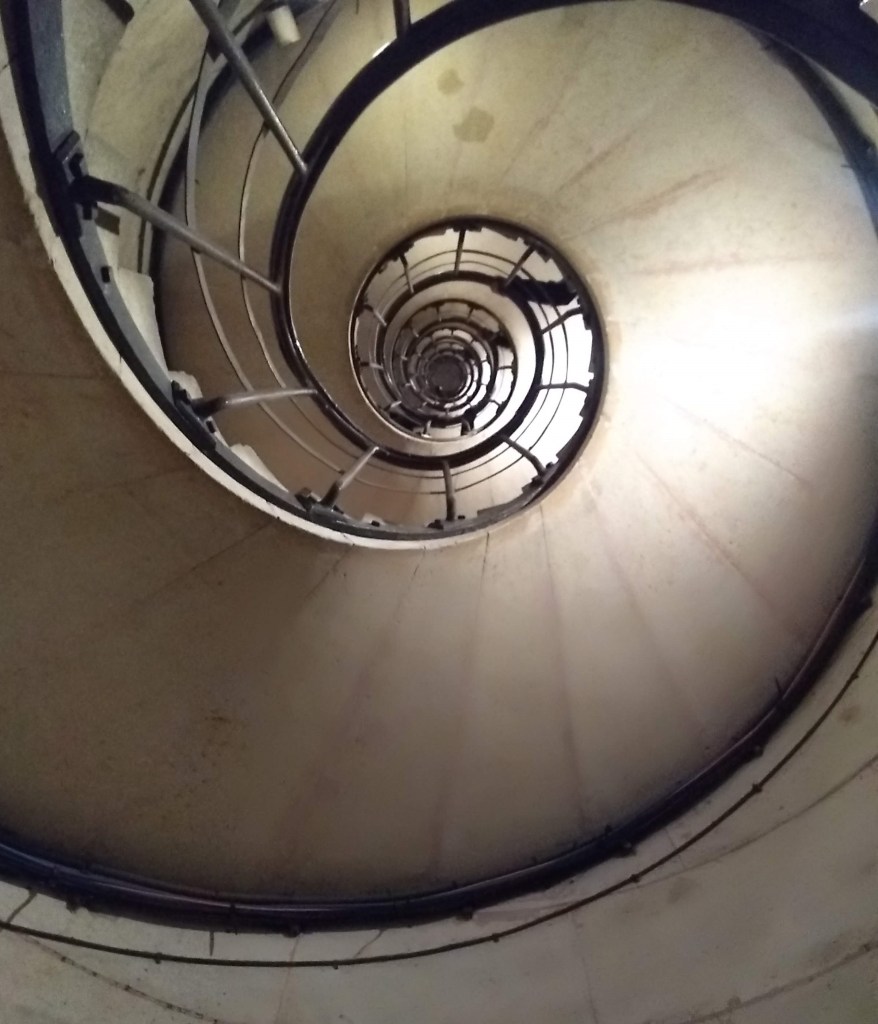

  • Escaleras Arco del triunfo vista desde la parte inferiro

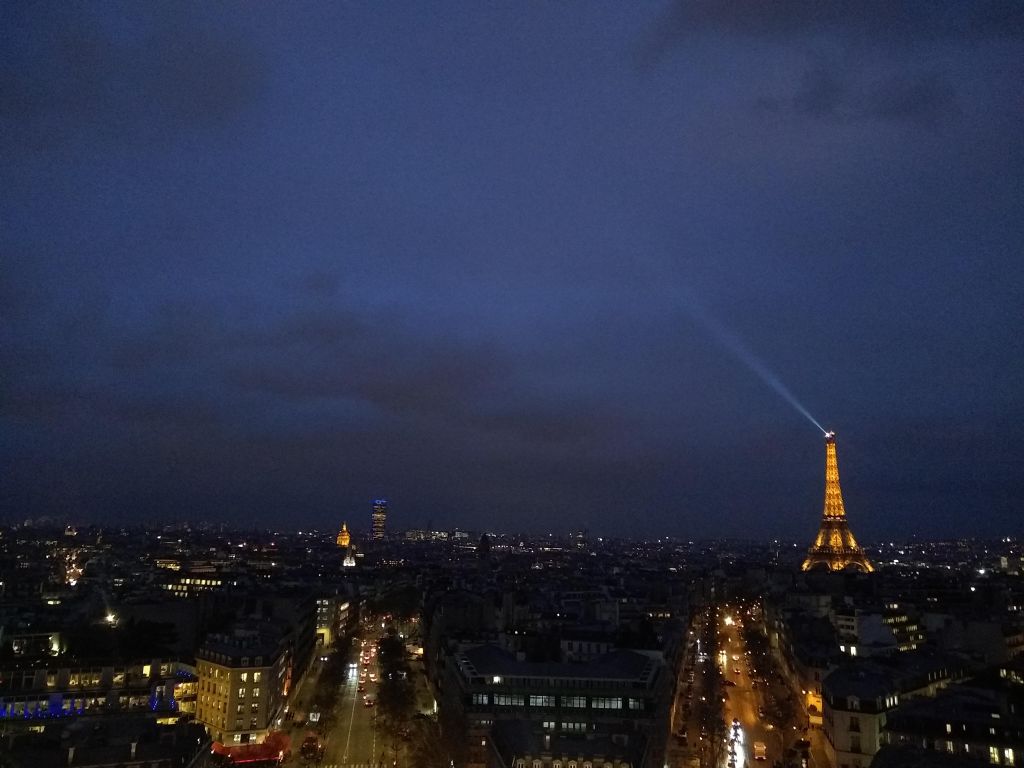

Vista desde la terraza del Arco del triunfo

Finalmente, después de ascender por los 286 peldaños que conforman la escalera de caracol se llega a la terraza donde se puede ver la confluencia de 12 avenidas y calles, distribución solicitada por el barón Haussmann, (Parisino encargado de realizar algunas reformas urbanísticas de la ciudad ) al Arquitecto Jacques Ignace Hittorf por lo que se le denomino plaza de la Estrella, aunque su nombre cambio en 1970 por Plaza Charles de Gaulle, como se conoce actualmente.

Estructura Leed – Vivienda multifamiliar V 4.1

~ pakabuitrago ~ Deja un comentario

La certificación LEED para vivienda multifamiliar agrupa sus prerequisitos y créditos en 8 categorías, listadas a continuación; la información recopilada en el presente articulo se extrae del análisis e interpretación de la versión Beta la guía «LEED v4.1 Residential: Multifamily Guide«

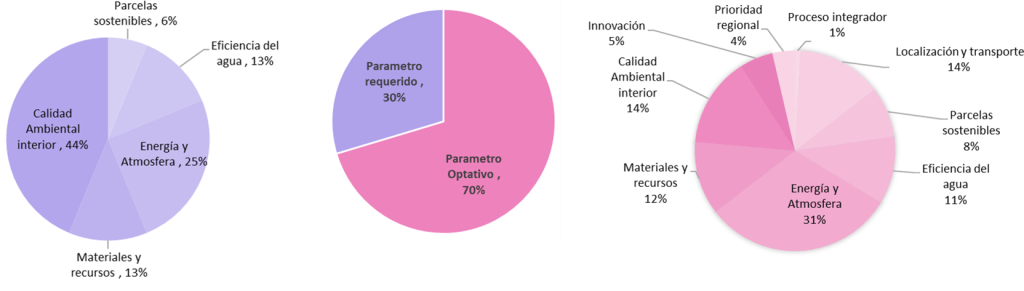

Categorías de evaluación en sistema de certificación LEED – elaboración propia (trabajo final de Master – Universidad Ramon Llull-La Salle)

En total se tienen  54 parámetros de los cuales 16 son prerequisitos o parámetros requeridos y  38 créditos o parámetros optativos.

La categoría con mayor peso para los parámetros requeridos es la de calidad ambiental interior, seguida de Energía y Atmosfera; cuentan con 7 y 4 parámetros respectivamente. La categoría que menor incidencia tiene es la de parcelas sostenibles con 1 parámetro; se destaca que las categorías de Proceso integrador, Localización y transporte e innovación no cuentan con parámetros requeridos.

Los parámetros optativos permiten obtener un máximo 110 puntos, la categoría con mayor incidencia es la de energía y atmósfera seguida por calidad del ambiente interior con 34 y 16 puntos máximos respectivamente. Las categorías con menor peso sobre el total del puntos son proceso integrador e innovación con 1 y 6 puntos respectivamente
